预应力管道压浆料
本产品满足“JTG/T F50-2011 《公路桥涵施工技术规范》”对预应力孔道高性能灌浆材料的要求。
一、应用领域

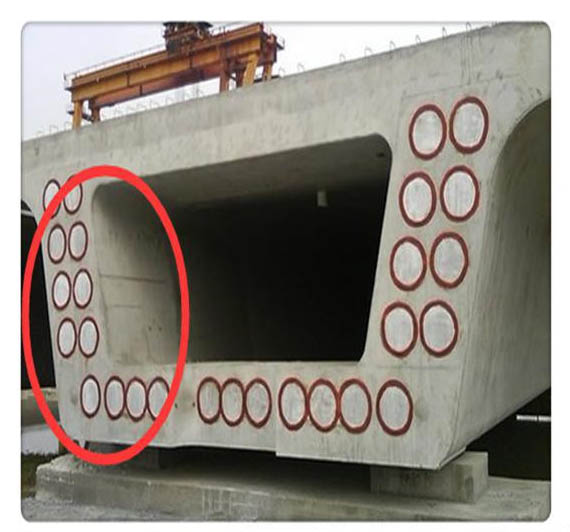

1、 梁体预应力管道压浆；
2、 设备基础、锚杆等构件灌浆；
3、 核电站壳体灌浆；
4、 混凝土疏松、裂缝和孔洞等缺陷修补。
二、性能指标
项目 | 性能指标 | 检验试验方法标准 | |
水胶比（%） | 0.26 ～ 0.28 | 《水泥标准稠度用水量、凝结时间、安定性检验方法》（GB/T 1346） | |
凝结时间（h） | 初凝 | ≥5 |
|
| 终凝 | ≤24 |
|
流动度（25℃）（s） | 初始流动度 | 10 ～ 17 | JTG/T F 50-2011附录C3 |
| 30min流动度 | 10 ～ 20 |
|
| 60min流动度 | 10 ～ 25 |
|
泌水率（%） | 24h自由泌水率 | 0 | JTG/T F 50-2011附录C4 |
| 3h钢丝泌水率 | 0 | JTG/T F 50-2011附录C5 |
压力泌水率（%） | 0.22MPa | ≤2.0 | JTG/T F 50-2011附录C6 |
| 0.36MPa | ≤2.0 |
|
自由膨胀率（%） | 3h | 0 ～ 2 | JTG/T F 50-2011附录C4 |
| 24h | 0 ～ 3 |
|
充盈度 | 合格 | JTG/T F 50-2011附录C7 | |
抗压强度（MPa） | 3d | ≥20 | 《水泥胶砂强度检验方法（ISO法）》（GB/T 17671） |
| 7d | ≥40 |
|
| 28d | ≥50 |
|
抗折强度（MPa） | 3d | ≥5 |
|
| 7d | ≥6 |
|
| 28d | ≥10 |
|
对钢筋的锈蚀作用 | 无锈蚀 | 《混凝土外加剂》（GB8076） | |
三、施工方法
1、水胶比0.26-0.28%。
2、搅拌：应采用转速不低于1000 rpm/min高速机械搅拌机搅拌，搅拌顺序为：先将水加到相应刻度，开启搅拌机，均匀加入压浆剂，然后均匀加入水泥；全部粉料加入完毕之后再搅拌3-5分钟即可压浆
3、压浆：在搅拌后尽快压浆，应采取通常的压浆方法。
4、清洁：用水清洁所有施工工具和设备。
5、保护措施：施工过程中要戴保护手套和护目镜。
鲁公网安备 37132202210121号
